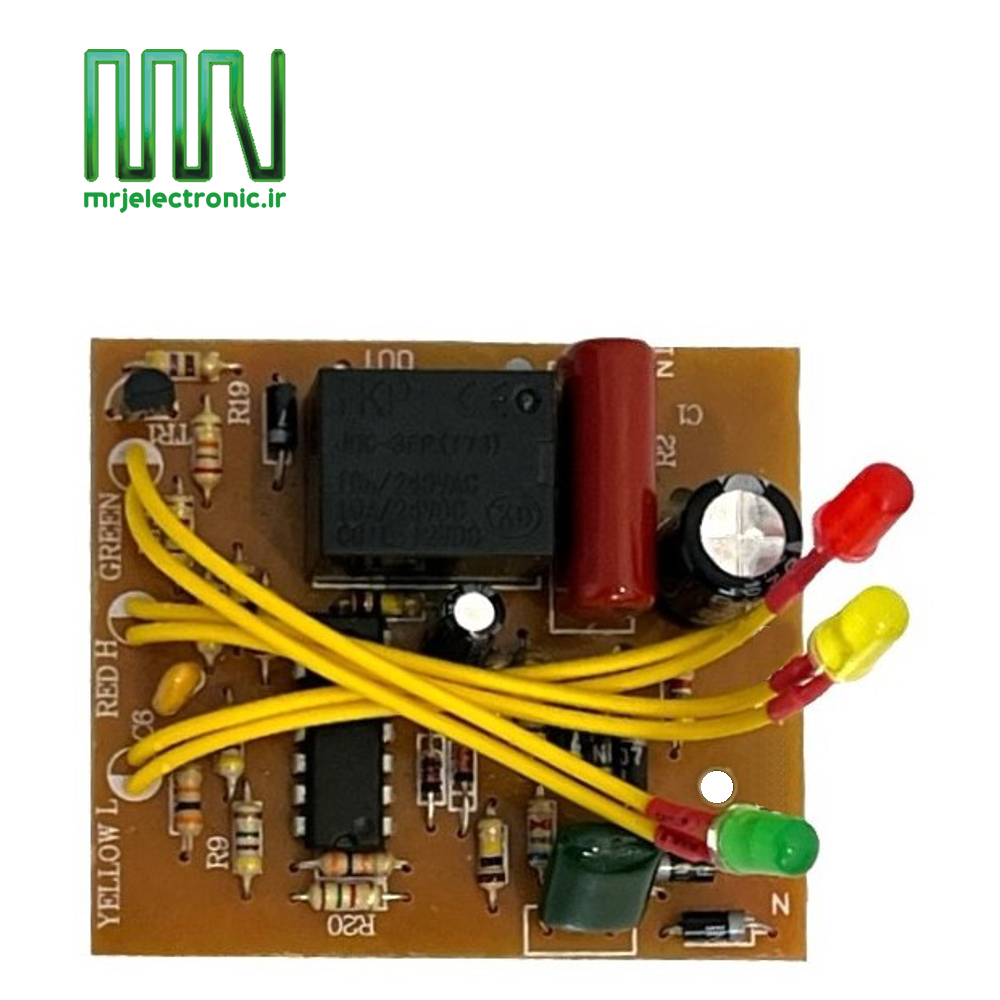

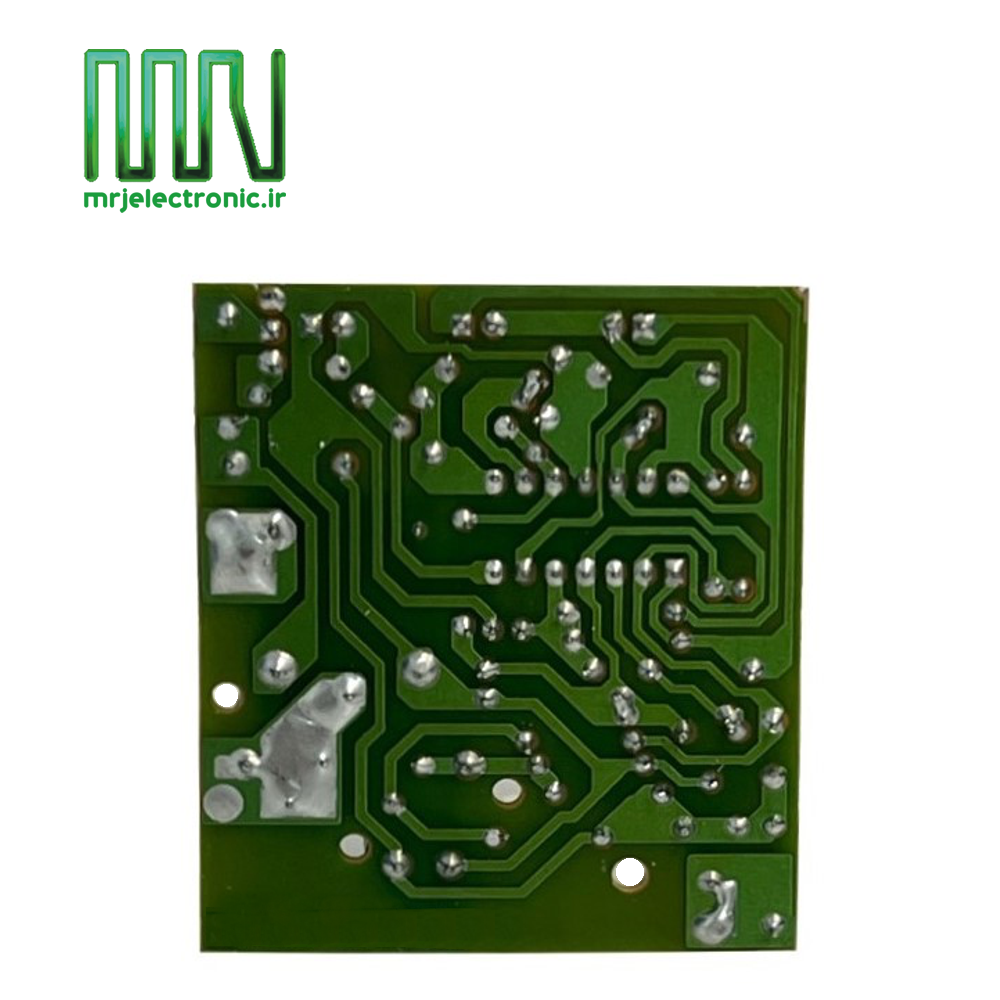

جریان خروجی: 10 آمپر محدوده قطع ولتاژ پایین: 170 ولت محدوده قطع ولتاژ بالا: 240 ولت زمان تاخیر: 4 ~ 6 دقیقه ابعاد: 6 × 5 سانتیمتر کد کالا: 1367 برد محافظ برق یک مدار الکترونیکی است که وظیفه‌اش حفاظت از وسایل برقی در برابر نوسانات ولتاژ و جریان است. این برد ، در صورت مشاهده افزایش یا کاهش غیرعادی ولتاژ، جریان برق را قطع می‌کند تا دستگاه‌های متصل آسیب نبینند. برد محافظ برق چیست؟ • تعریف: برد محافظ برق (یا برد محافظ ولتاژ) یک مدار الکترونیکی است که درون محافظ‌های برق یا برخی دستگاه‌ها قرار دارد و وظیفه دارد ولتاژ ورودی را پایش کند. • عملکرد: اگر ولتاژ از محدوده استاندارد خارج شود (مثلاً کمتر از 170 ولت یا بیشتر از 240 ولت)، برد محافظ برق مسیر جریان را قطع می‌کند. • کاربرد: جلوگیری از سوختن قطعات حساس مثل مین‌برد تلویزیون، کمپرسور یخچال، پاور کامپیوتر یا آداپتور لپ‌تاپ. اجزای اصلی برد محافظ برق • مدار کنترل ولتاژ: ولتاژ ورودی را با مقدار استاندارد مقایسه می‌کند. • رله قطع و وصل: وظیفه دارد جریان را در شرایط غیرعادی قطع کند. • تایمر تأخیر: پس از پایدار شدن ولتاژ، با چند ثانیه یا دقیقه تأخیر دوباره برق را وصل می‌کند تا دستگاه آسیب نبیند. چرا استفاده از برد محافظ برق ضروری است؟ • نوسانات برق در شبکه شهری و روستایی بسیار رایج است. • وسایل الکترونیکی جدید (تلویزیون‌های LED، لپ‌تاپ‌ها، مودم‌ها) ...
