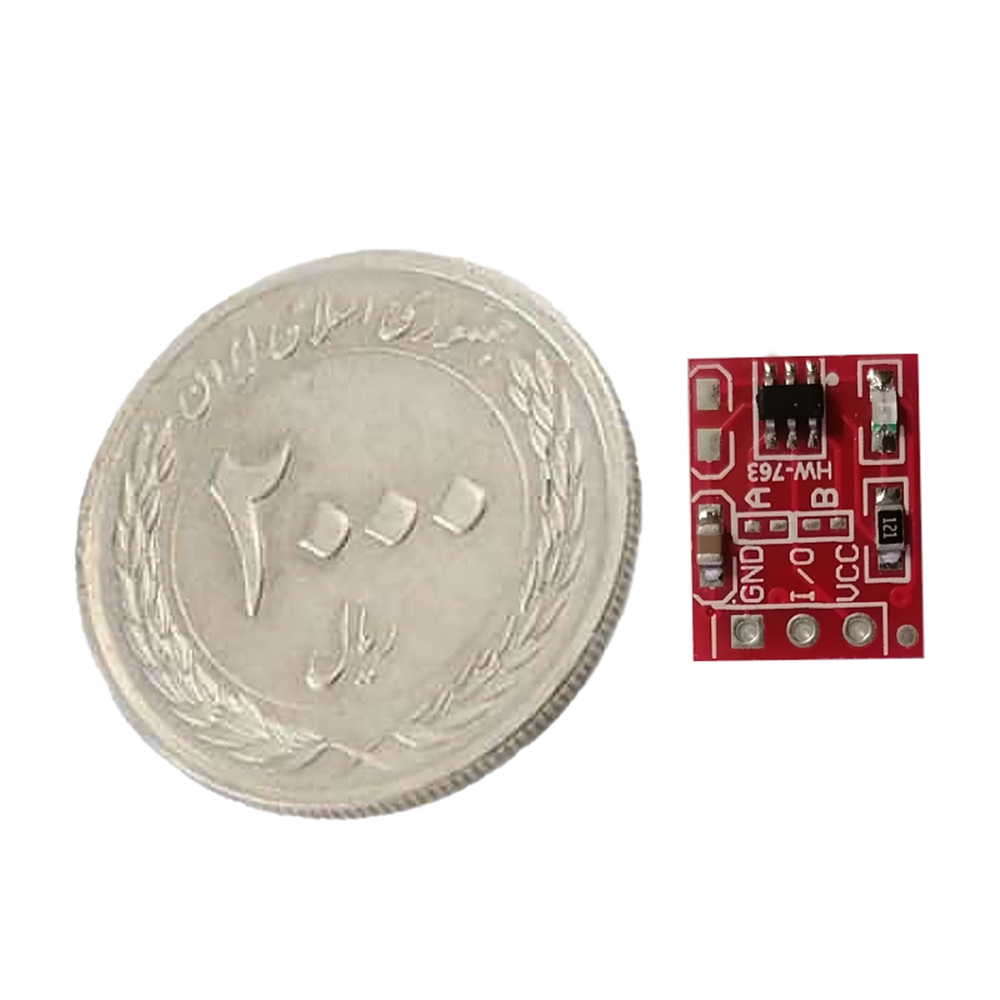

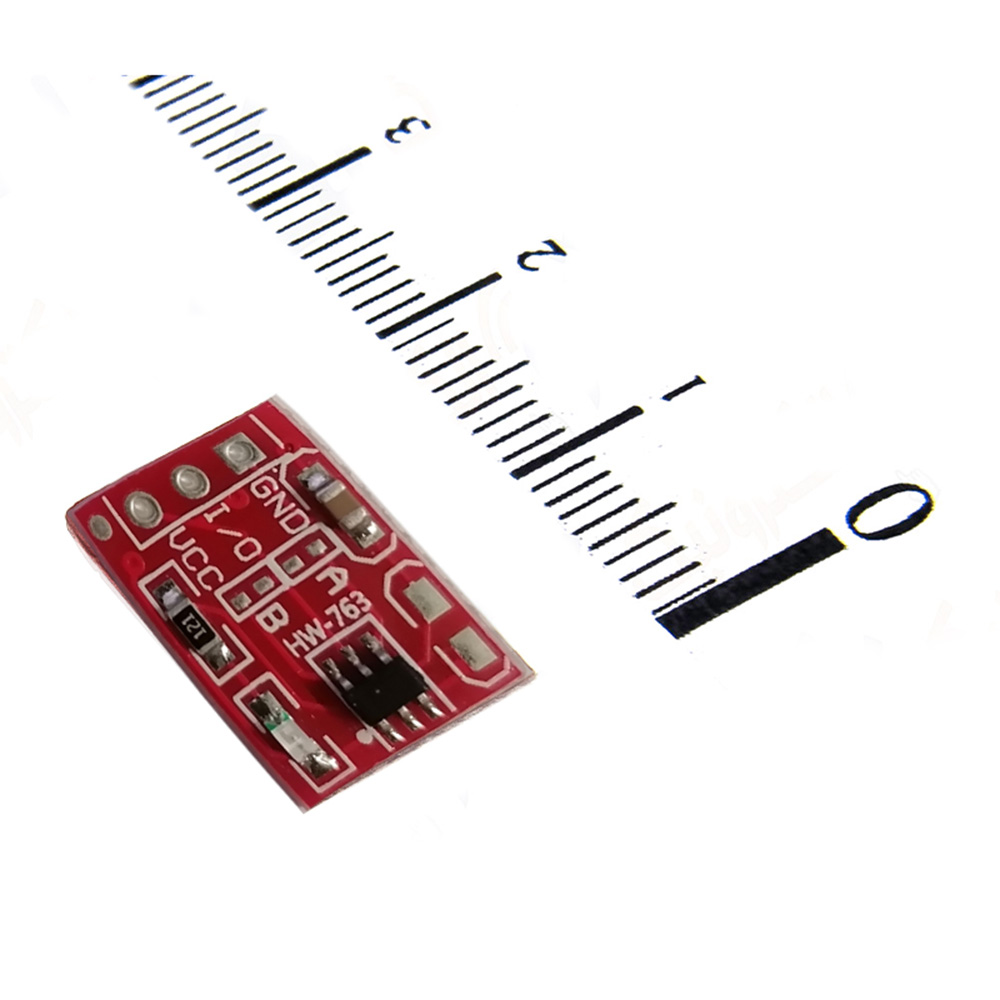

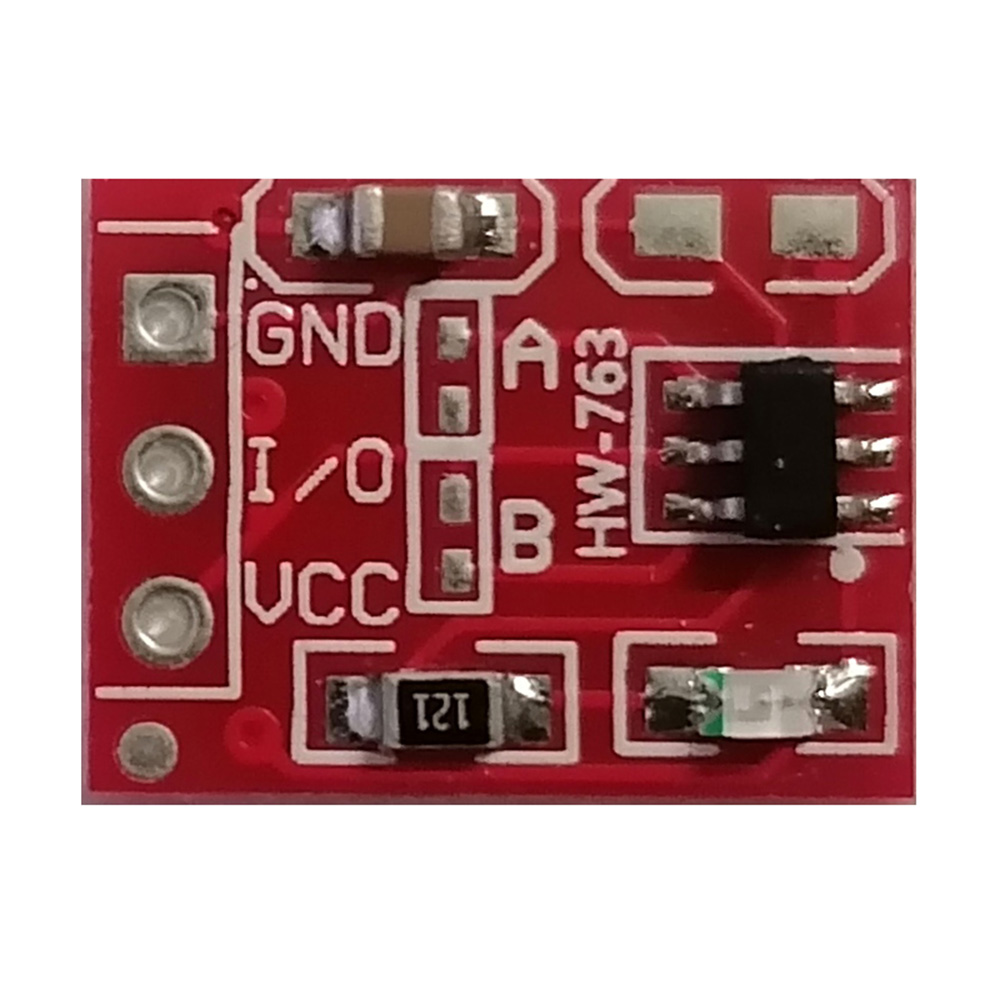

ماژول کلید لمسی ( سنسور تاچ خازنی ) TTP223 ماژول تاچ‌خازنی TTP223 مینی – Touch Sensor TTP223 یکی از بهترین تراشه‌های موجود در بازار برای کار در این حوزه می‌باشد. تراشه این ماژول اورجینال بوده و ساخت شرکت HOLTEK می‌باشد که به صورت تخصصی در زمینه قطعات تاچ لمسی فعالیت می‌کند. ماژول تاچ خازنی TTP223 یک ماژول و برد کامل است که از سنسور لمسی TTP 223 در آن استفاده شده است. این ماژول جایگزین بسیار مناسبی برای کلید‌های فیزیکی و قدیمی دو حالته و یا چند حالته می‌باشد. از ویژگی‌های کلی این ماژول می‌توان به بازه ولتاژی ورودی 2.5 تا 5.5 ولت به صورت DC اشاره کرد. ماژول تاچ‌خازنی دارای ۳ پایه جداگانه می‌باشد. دوتا از پایه‌ها به عنوان VCC و GND در نظر گرفته شده‌اند و پایه سوم نیز پایه سیگنال این ماژول می‌باشد. ماژول Touch Sensor TTP223 به هنگام لمس صفحه پشت فیبر 4 حالت خروجی دارد که با لحیم کردن نقاط A و B بر روی برد تغییر می‌کند و این حالت‌ها عبارت اند از : (اتصال A و B هر دو قطع) خروجی 1 منطقی لحظه‌ای (اتصال A و B هر دو وصل) خروجی 0 منطقی toggle (اتصال A وصل و B قطع) خروجی 0 منطقی لحظه‌ای (اتصال A قطع و B وصل) خروجی 1 منطقی toggle برای مشاهده سایر محصولات به قسمت ماژول‌ها در فروشگاه آرسی‌تویز مراجعه بفرمایید ابعاد : : 11x15 mm ولتاژ ورودی : : 2.5 تا 5.5 ولت
